计算机系统结构流水线

2026-05-092026-05-09

TODO

把最后列表里列的搞懂

把课内的课件整理一下：

流水线技术定义：把重复的过程分解为若干个子过程

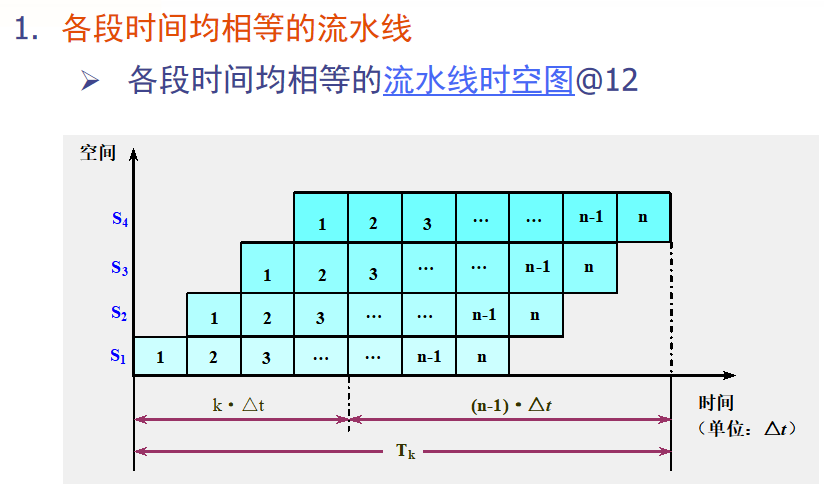

流水线的时空图：

吞吐率：\(TP = \frac{n}{T_k}\)

加速比：\(S = \frac{T_s}{T_k}\)

流水线的实际吞吐率：\(TP = \frac{n}{(k + n - 1) \delta t}\)

1776841011176

最大吞吐率：\(TP_{max} = \lim_{n \rightarrow \inf} \frac{n}{(k+ n-1) \delta t} = \frac{1}{\delta t}\)

另外，还有各段时间不完全相等的流水线，此时的实际吞吐率：\(TP = \frac{n}{\sum_{i = 1}^k \delta t_i + \max(\delta t_1, ..., \delta t_k)}\)

最大吞吐率：\(TP_{max} = \frac{1}{\max(\delta t_1, ..., \delta t_k)}\)

加速比：\(S = \frac{T_s}{T_k}\)

还有效率啥的，懒得记了
